AL-iLQR实践指南6：解析求导后求解耗时150ms降到9ms

日期：2026-04-12 | 类别：性能优化 · 核心架构升级

摘要

本次更新为 AL-iLQR 求解器引入了完整的解析求导能力，覆盖动力学 Jacobian、所有代价函数的梯度/Hessian、以及全部约束（PolygonCollisionConstraint 除外）的 Jacobian。用户可通过 UI 界面实时切换数值差分与解析求导模式，便于对比验证。

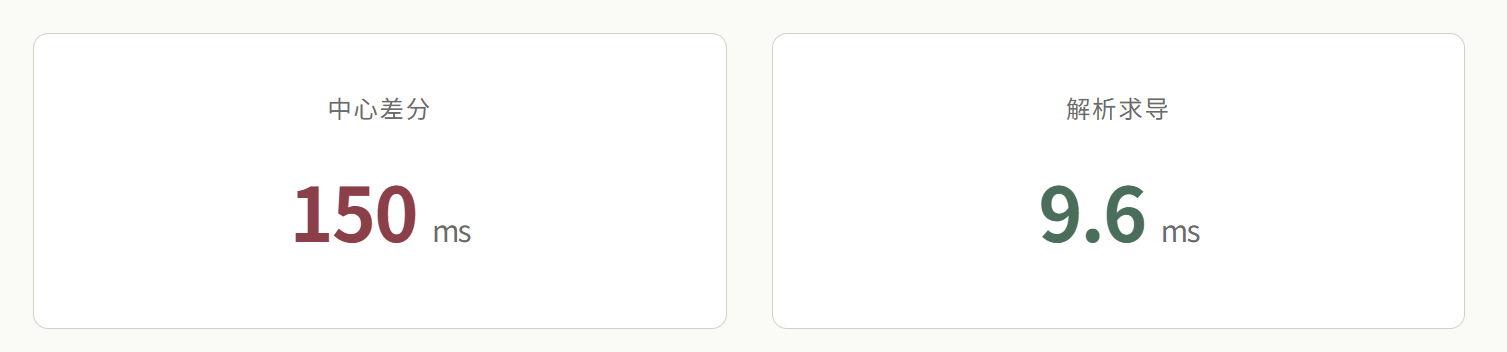

性能提升

指标	数值差分（旧）	解析求导（新）	提升倍数
单次规划耗时	~150 ms	~9.6 ms	15.6×

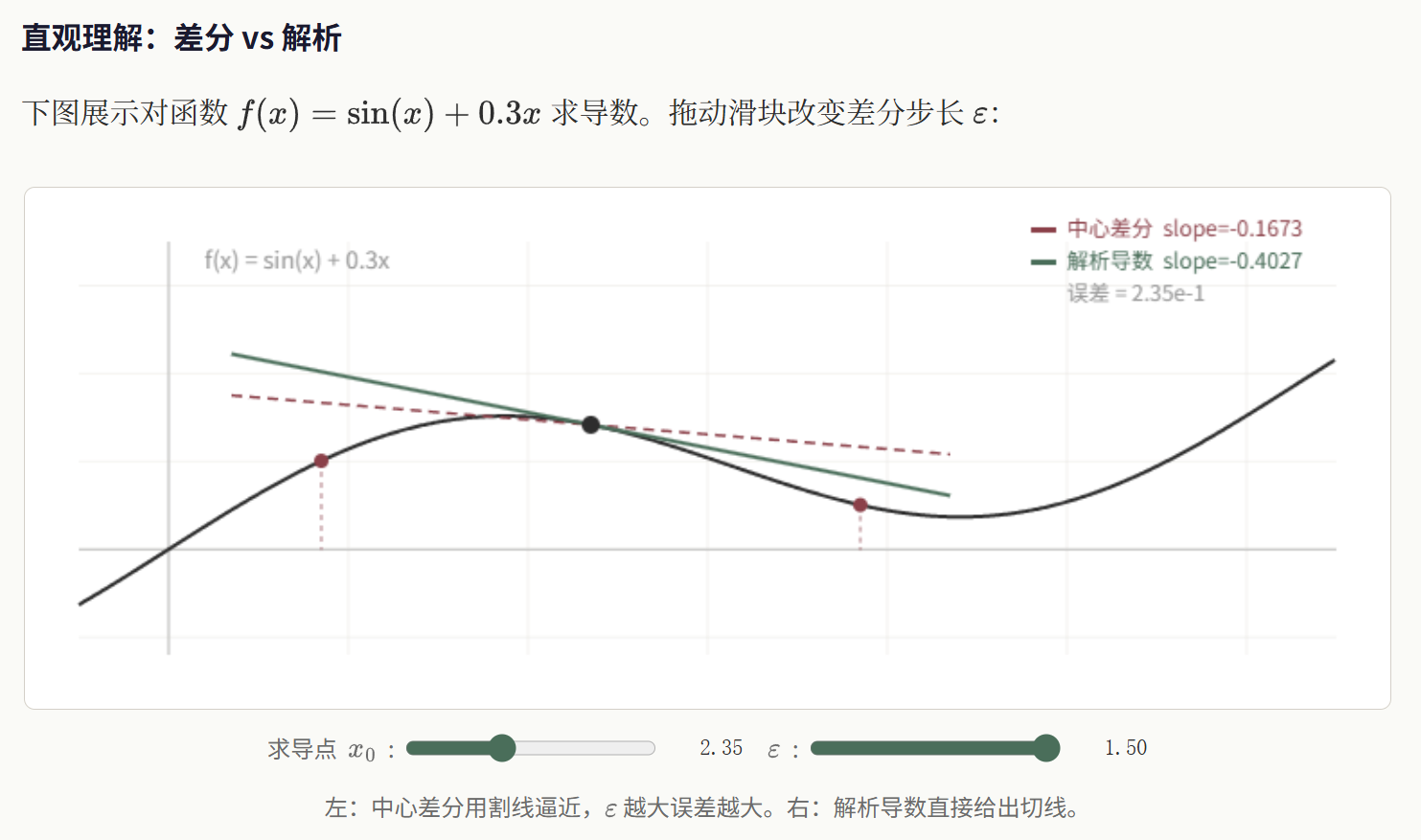

一、为什么快了这么多？

1.1 旧方案的瓶颈：中心差分的 $O(n^2)$ 调用量

旧版对每个时间步的每个求导项都使用中心差分，以 $n=4$ （状态维度）、 $m=2$ （控制维度）计算：

求导项	每步差分调用次数
$A = \partial f/\partial x$	$2n = 8$ 次 `NextState`
$B = \partial f/\partial u$	$2m = 4$ 次 `NextState`
$\ell_{xx}$ （Hessian）	$4n^2 = 64$ 次 `StageCost`
$\ell_{uu}$	$4m^2 = 16$ 次 `StageCost`
$\ell_{ux}$ （交叉项）	$4nm = 32$ 次 `StageCost`
$\ell_x, \ell_u$ （梯度）	$2(n+m) = 12$ 次 `StageCost`

每步合计：12 次动力学 + 124 次代价函数（每次代价函数内部还会遍历所有约束的 Evaluate）。80 步时域下，每次 iLQR 迭代约需 10,000+ 次函数调用。

1.2 新方案：零差分调用

解析求导直接通过闭式公式计算所有导数，无循环差分、无重复函数调用。特别是：

代价 Hessian：从 $4n^2 = 64$ 次函数调用 → 1 次矩阵外积运算
约束 AL 项：从隐式标量差分 → 显式 $J^\top \operatorname{diag}(\mu)\, J$ Gauss-Newton 近似
动力学 Jacobian：从 12 次 NextState → 1 次三角函数计算

二、架构设计：可切换的求导模式

2.1 DerivativeMode 枚举

enum class DerivativeMode {
  kFiniteDifference,   // 保留原有中心差分（兜底/对照）
  kAnalytical,         // 解析求导（新增）
};

在 ILQROptions 中新增 derivative_mode 字段，默认为 kFiniteDifference（向后兼容）。

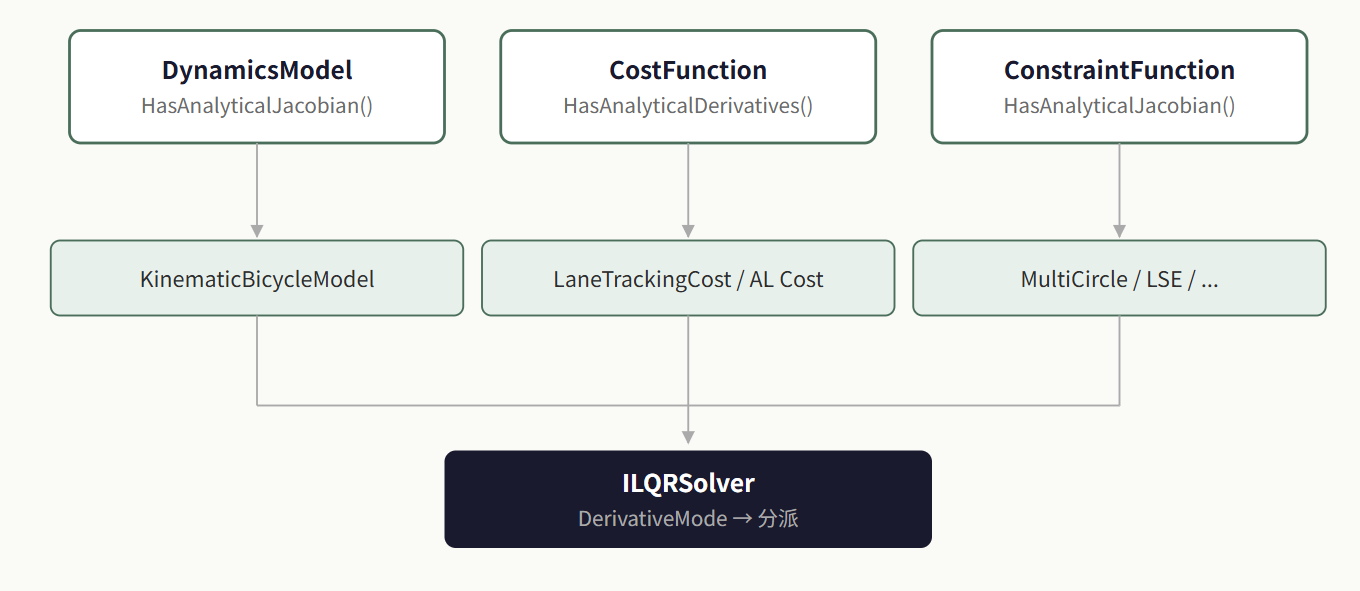

2.2 三层可选接口

在 DynamicsModel、CostFunction、ConstraintFunction 三个基类中统一新增可选的解析求导虚方法： 动力学模型 — DynamicsModel：

virtual bool HasAnalyticalJacobian() const { return false; }
virtual Matrix JacobianState(const Vector& state, const Vector& control, double dt) const;
virtual Matrix JacobianControl(const Vector& state, const Vector& control, double dt) const;

代价函数 — CostFunction：

virtual bool HasAnalyticalDerivatives() const { return false; }
virtual CostExpansion AnalyticalStageCostExpansion(const Vector& state, const Vector& control) const;
virtual std::pair<Vector, Matrix> AnalyticalTerminalCostExpansion(const Vector& state) const;

约束函数 — ConstraintFunction：

virtual bool HasAnalyticalJacobian() const { return false; }
virtual Matrix JacobianState(const Vector& state, const Vector& control) const;
virtual Matrix JacobianControl(const Vector& state, const Vector& control) const;

2.3 ILQRSolver 自动分派

ILQRSolver 在计算导数时检查 derivative_mode 和对应组件的 HasAnalytical*() 标志：

若模式为 kAnalytical 且组件支持解析求导 → 调用解析方法
否则 → 回退到中心差分

这意味着即使某个约束（如 PolygonCollisionConstraint）没有实现解析 Jacobian，系统仍能正常工作——对该约束对应的 AL 代价项仍使用差分。

2.4 AL 罚项解析展开

AugmentedLagrangianKnotCost 直接利用约束的解析 Jacobian 组装 AL 项的梯度和 Hessian，避免了对标量 AL 代价的全维度差分： 不等式约束展开（Gauss-Newton 近似）：

\frac{\partial \varphi}{\partial x} = J_x^\top \max\!\bigl(0,\;\lambda + \mu \odot c\bigr)

\frac{\partial^2 \varphi}{\partial x^2} \approx J_x^\top \operatorname{diag}(I_{\text{active}} \odot \mu)\, J_x

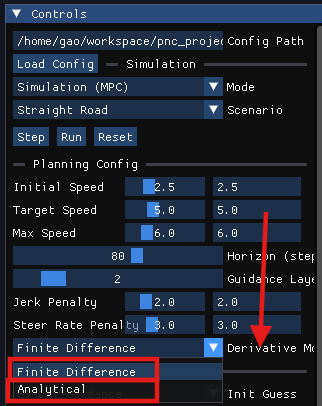

2.5 UI 实时切换

在 ImGui 前端的 Planning Config 面板中新增 Derivative Mode 下拉框，用户可实时在 Finite Difference 和 Analytical 之间切换，立即对比求解耗时和轨迹质量。

三、已实现解析求导的组件清单

组件	解析求导	说明
KinematicBicycleModel	A, B	sin/cos/tan 闭式
QuadraticCost	全部	二次型闭式
LaneTrackingCost	全部	外积分解
GuidanceTrackingCost	全部	含纵向投影终端
ControlRateCost	全部	仅控制量项
ControlBoxConstraint	Jacobian	常数矩阵
SpeedLimitConstraint	Jacobian	一个非零元素
RoadBoundaryConstraint	Jacobian	参考线航向
CircularObstacleConstraint	Jacobian	距离对位置的偏导
MultiCircleRoadBoundary	Jacobian	刚体变换链式法则
MultiCircleVehicleObs	Jacobian	刚体变换链式法则
LSEPolygonObstacle	Jacobian	softmax 梯度
TerminalGoalConstraint	Jacobian	单位矩阵
PolygonCollisionConstraint	回退差分	GJK 距离不可微

3.1 动力学模型

组件	解析公式	说明
`KinematicBicycleModel`	A (4×4), B (4×2)	前向欧拉离散化后的 Jacobian，含 sin/cos/tan

3.2 代价函数

组件	解析项	说明
`QuadraticCost`	lx, lu, lxx, luu, lux	二次型闭式解
`LaneTrackingCost`	lx, lu, lxx, luu, lux + 终端	横向/航向/速度误差的外积分解
`GuidanceTrackingCost`	lx, lxx + 终端	含纵向投影终端模式
`ControlRateCost`	lu, luu	仅控制量差分项
`CompositeCostFunction`	聚合子项	自动聚合所有子代价的解析展开

3.3 约束函数

组件	Jacobian 维度	说明
`ControlBoxConstraint`	(4×4), (4×2)	常数矩阵 ±I
`SpeedLimitConstraint`	(2×4), (2×2)	仅 v 分量非零
`TerminalGoalConstraint`	(n×n)	单位矩阵
`RoadBoundaryConstraint`	(2×4), (2×2)	依赖参考线航向 h
`CircularObstacleConstraint`	(1×4), (1×2)	-2[dx, dy, 0, 0]
`MultiCircleRoadBoundaryConstraint`	(2k×4), (2k×2)	含刚体变换 Jacobian
`MultiCircleVehicleObstacleConstraint`	(k×4), (k×2)	距离对圆心 + 刚体变换链式法则
`LSEPolygonObstacleConstraint`	(k×4), (k×2)	LSE softmax 梯度 + 刚体变换

3.4 未实现解析求导的组件

组件	原因
`PolygonCollisionConstraint`	基于 GJK 的凸多边形精确距离在顶点/边切换处不可微

该约束在 kAnalytical 模式下会自动回退到中心差分。

四、代码变更文件清单

新增文件

文件	用途
`src/dynamics/dynamics_model.cpp`	基类默认实现（抛异常兜底）
`src/cost/cost_function.cpp`	基类默认实现
`guide/derivative_architecture.md`	求导架构分析与公式推导文档

修改文件

接口层（新增虚方法）：

include/dynamics/dynamics_model.hpp
include/cost/cost_function.hpp — 含新增 CostExpansion 结构体
include/constraints/constraint_function.hpp
include/ilqr/ilqr_solver.hpp — 新增 DerivativeMode 枚举

动力学解析 Jacobian：

include/dynamics/kinematic_bicycle_model.hpp
src/dynamics/kinematic_bicycle_model.cpp

代价函数解析求导：

include/cost/quadratic_cost.hpp / src/cost/quadratic_cost.cpp
include/cost/composite_cost_function.hpp / src/cost/composite_cost_function.cpp
include/autodrive/lane_tracking_cost.hpp / src/autodrive/lane_tracking_cost.cpp
include/autodrive/guidance_tracking_cost.hpp / src/autodrive/guidance_tracking_cost.cpp
include/autodrive/control_rate_cost.hpp / src/autodrive/control_rate_cost.cpp

约束解析 Jacobian：

include/constraints/control_box_constraint.hpp / src/constraints/control_box_constraint.cpp
include/constraints/terminal_goal_constraint.hpp / src/constraints/terminal_goal_constraint.cpp
include/autodrive/speed_limit_constraint.hpp / src/autodrive/speed_limit_constraint.cpp
include/autodrive/road_boundary_constraint.hpp / src/autodrive/road_boundary_constraint.cpp
include/autodrive/circular_obstacle_constraint.hpp / src/autodrive/circular_obstacle_constraint.cpp
include/autodrive/multi_circle_road_boundary_constraint.hpp / src/autodrive/multi_circle_road_boundary_constraint.cpp
include/autodrive/multi_circle_vehicle_obstacle_constraint.hpp / src/autodrive/multi_circle_vehicle_obstacle_constraint.cpp
include/autodrive/lse_polygon_obstacle_constraint.hpp / src/autodrive/lse_polygon_obstacle_constraint.cpp
include/autodrive/convex_polygon.hpp / src/autodrive/convex_polygon.cpp — 新增 LogSumExpGradient

AL 层解析展开：

include/al/augmented_lagrangian_cost.hpp / src/al/augmented_lagrangian_cost.cpp

求解器分派逻辑：

src/ilqr/ilqr_solver.cpp

场景配置与 UI：

include/autodrive/demo_scenario.hpp — StaticObstacleScenarioConfig 新增 derivative_mode
src/autodrive/demo_scenario.cpp — 传递到 solver_options
apps/rerun_imgui_frontend.cpp — Planning Config 面板新增 Derivative Mode 下拉框

构建系统：

CMakeLists.txt — 新增 dynamics_model.cpp、cost_function.cpp

五、解析求导公式推导

以下对除 PolygonCollisionConstraint 外的所有组件给出解析导数公式。状态定义 $\mathbf{x} = [p_x,\; p_y,\; \theta,\; v]^\top$ ，控制定义 $\mathbf{u} = [a,\; \delta]^\top$ （加速度、前轮转角）。参考线航向 $h$ 、原点 $(o_x, o_y)$ 、轮距 $L$ 。

5.1 KinematicBicycleModel — Jacobian A, B

动力学方程（前向欧拉）：

\begin{aligned} f_0 &= p_x + \Delta t \cdot v \cos\theta \\ f_1 &= p_y + \Delta t \cdot v \sin\theta \\ f_2 &= \theta + \Delta t \cdot \frac{v \tan\delta}{L} \\ f_3 &= v + \Delta t \cdot a \end{aligned}

$A = \dfrac{\partial f}{\partial x}$ （ $4 \times 4$ ）：

A = \begin{bmatrix} 1 & 0 & -\Delta t\, v \sin\theta & \Delta t \cos\theta \\ 0 & 1 & \Delta t\, v \cos\theta & \Delta t \sin\theta \\ 0 & 0 & 1 & \dfrac{\Delta t \tan\delta}{L} \\ 0 & 0 & 0 & 1 \end{bmatrix}

$B = \dfrac{\partial f}{\partial u}$ （ $4 \times 2$ ）：

B = \begin{bmatrix} 0 & 0 \\ 0 & 0 \\ 0 & \dfrac{\Delta t\, v}{L \cos^2\delta} \\ \Delta t & 0 \end{bmatrix}

5.2 QuadraticCost

Stage cost：

\ell = \tfrac{1}{2}(x - x_r)^\top Q\,(x - x_r) + \tfrac{1}{2}(u - u_r)^\top R\,(u - u_r)

\ell_x = Q(x - x_r),\quad \ell_u = R(u - u_r),\quad \ell_{xx} = Q,\quad \ell_{uu} = R,\quad \ell_{ux} = 0

Terminal cost：

\ell_f = \tfrac{1}{2}(x - x_r)^\top Q_f\,(x - x_r)

\ell_x = Q_f(x - x_r),\quad \ell_{xx} = Q_f

5.3 LaneTrackingCost

定义中间变量：

\begin{aligned} e_{\text{lat}} &= -\sin h \cdot (p_x - o_x) + \cos h \cdot (p_y - o_y) \\ e_{\text{hdg}} &= \theta - h \quad (\text{归一化到} [-\pi,\pi]) \\ e_{\text{spd}} &= v - v_{\text{target}} \end{aligned}

对状态的 Jacobian：

\frac{\partial e_{\text{lat}}}{\partial x} = \begin{bmatrix} -\sin h & \cos h & 0 & 0 \end{bmatrix}, \quad \frac{\partial e_{\text{hdg}}}{\partial x} = \begin{bmatrix} 0 & 0 & 1 & 0 \end{bmatrix}, \quad \frac{\partial e_{\text{spd}}}{\partial x} = \begin{bmatrix} 0 & 0 & 0 & 1 \end{bmatrix}

Stage cost：

\ell = \tfrac{1}{2} w_l\, e_{\text{lat}}^2 + \tfrac{1}{2} w_h\, e_{\text{hdg}}^2 + \tfrac{1}{2} w_s\, e_{\text{spd}}^2 + \tfrac{1}{2} w_a\, a^2 + \tfrac{1}{2} w_\delta\, \delta^2

\ell_x = w_l\, e_{\text{lat}} \frac{\partial e_{\text{lat}}}{\partial x} + w_h\, e_{\text{hdg}} \frac{\partial e_{\text{hdg}}}{\partial x} + w_s\, e_{\text{spd}} \frac{\partial e_{\text{spd}}}{\partial x}

\ell_u = \begin{bmatrix} w_a\, a \\ w_\delta\, \delta \end{bmatrix}

\ell_{xx} = w_l \left(\frac{\partial e_{\text{lat}}}{\partial x}\right)^\top \frac{\partial e_{\text{lat}}}{\partial x} + w_h \left(\frac{\partial e_{\text{hdg}}}{\partial x}\right)^\top \frac{\partial e_{\text{hdg}}}{\partial x} + w_s \left(\frac{\partial e_{\text{spd}}}{\partial x}\right)^\top \frac{\partial e_{\text{spd}}}{\partial x}

\ell_{uu} = \operatorname{diag}(w_a,\; w_\delta), \quad \ell_{ux} = 0

即 $\ell_{xx}$ 为三个秩1矩阵之和（每个是外积加权）。

Terminal cost： 增加纵向偏差项：

e_{\text{lon}} = \cos h \cdot (p_x - o_x) + \sin h \cdot (p_y - o_y) - s_{\text{target}}, \quad \frac{\partial e_{\text{lon}}}{\partial x} = \begin{bmatrix} \cos h & \sin h & 0 & 0 \end{bmatrix}

\ell_x = w_{l}^t e_{\text{lon}} \frac{\partial e_{\text{lon}}}{\partial x} + w_{\text{lat}}^t e_{\text{lat}} \frac{\partial e_{\text{lat}}}{\partial x} + w_{h}^t e_{\text{hdg}} \frac{\partial e_{\text{hdg}}}{\partial x} + w_{s}^t e_{\text{spd}} \frac{\partial e_{\text{spd}}}{\partial x}

\ell_{xx} = w_{l}^t \left(\frac{\partial e_{\text{lon}}}{\partial x}\right)^\top \frac{\partial e_{\text{lon}}}{\partial x} + w_{\text{lat}}^t \left(\frac{\partial e_{\text{lat}}}{\partial x}\right)^\top \frac{\partial e_{\text{lat}}}{\partial x} + w_{h}^t \left(\frac{\partial e_{\text{hdg}}}{\partial x}\right)^\top \frac{\partial e_{\text{hdg}}}{\partial x} + w_{s}^t \left(\frac{\partial e_{\text{spd}}}{\partial x}\right)^\top \frac{\partial e_{\text{spd}}}{\partial x}

5.4 GuidanceTrackingCost

Stage cost（非 terminal_mode）：

\ell = \tfrac{1}{2} w_p (\Delta x^2 + \Delta y^2) + \tfrac{1}{2} w_h\, e_{\text{hdg}}^2 + \tfrac{1}{2} w_s\, e_{\text{spd}}^2

其中 $\Delta x = p_x - r_x$ ， $\Delta y = p_y - r_y$ ， $e_{\text{hdg}} = \text{NormalizeAngle}(\theta - r_{\text{yaw}})$ ， $e_{\text{spd}} = v - r_{\text{speed}}$ 。

\ell_x = \begin{bmatrix} w_p \Delta x \\ w_p \Delta y \\ w_h e_{\text{hdg}} \\ w_s e_{\text{spd}} \end{bmatrix}, \quad \ell_u = \mathbf{0}, \quad \ell_{xx} = \operatorname{diag}(w_p,\; w_p,\; w_h,\; w_s), \quad \ell_{uu} = 0, \quad \ell_{ux} = 0

Terminal cost（terminal_longitudinal_only 模式）：

e_{\text{lon}} = \cos h \cdot (p_x - r_x) + \sin h \cdot (p_y - r_y), \quad \frac{\partial e_{\text{lon}}}{\partial x} = \begin{bmatrix} \cos h & \sin h & 0 & 0 \end{bmatrix}

\ell_x = w_p\, e_{\text{lon}} \frac{\partial e_{\text{lon}}}{\partial x}, \quad \ell_{xx} = w_p \left(\frac{\partial e_{\text{lon}}}{\partial x}\right)^\top \frac{\partial e_{\text{lon}}}{\partial x}

5.5 ControlRateCost

\ell = \tfrac{1}{2} w_j (a - a_{\text{prev}})^2 + \tfrac{1}{2} w_{sr} (\delta - \delta_{\text{prev}})^2

\ell_x = 0, \quad \ell_u = \begin{bmatrix} w_j(a - a_{\text{prev}}) \\ w_{sr}(\delta - \delta_{\text{prev}}) \end{bmatrix}, \quad \ell_{xx} = 0, \quad \ell_{uu} = \operatorname{diag}(w_j,\; w_{sr}), \quad \ell_{ux} = 0

5.6 ControlBoxConstraint — Jacobian

c = \begin{bmatrix} u_{\min} - u \\ u - u_{\max} \end{bmatrix} \in \mathbb{R}^{2m}

\frac{\partial c}{\partial x} = 0_{2m \times n}, \qquad \frac{\partial c}{\partial u} = \begin{bmatrix} -I_m \\ I_m \end{bmatrix}

5.7 SpeedLimitConstraint — Jacobian

c = \begin{bmatrix} v_{\min} - v \\ v - v_{\max} \end{bmatrix} \in \mathbb{R}^{2}

\frac{\partial c}{\partial x} = \begin{bmatrix} 0 & 0 & 0 & -1 \\ 0 & 0 & 0 & 1 \end{bmatrix}, \qquad \frac{\partial c}{\partial u} = 0_{2 \times 2}

5.8 TerminalGoalConstraint — Jacobian

c = x - x_{\text{target}} \in \mathbb{R}^{n}

\frac{\partial c}{\partial x} = I_n

$\partial c / \partial u$ 不适用（终端无控制）。

5.9 RoadBoundaryConstraint — Jacobian

e_{\text{lat}} = -\sin h \cdot (p_x - o_x) + \cos h \cdot (p_y - o_y)

c = \begin{bmatrix} d_{\text{lb}} - e_{\text{lat}} \\ e_{\text{lat}} - d_{\text{ub}} \end{bmatrix}, \qquad \frac{\partial e_{\text{lat}}}{\partial x} = \begin{bmatrix} -\sin h & \cos h & 0 & 0 \end{bmatrix}

\frac{\partial c}{\partial x} = \begin{bmatrix} \sin h & -\cos h & 0 & 0 \\ -\sin h & \cos h & 0 & 0 \end{bmatrix}, \qquad \frac{\partial c}{\partial u} = 0_{2 \times 2}

5.10 CircularObstacleConstraint — Jacobian

\Delta x = p_x - c_x, \quad \Delta y = p_y - c_y, \quad c = r^2 - (\Delta x^2 + \Delta y^2)

\frac{\partial c}{\partial x} = \begin{bmatrix} -2\Delta x & -2\Delta y & 0 & 0 \end{bmatrix}, \qquad \frac{\partial c}{\partial u} = 0_{1 \times 2}

5.11 MultiCircleRoadBoundaryConstraint — Jacobian

车身覆盖圆 $j$ 的体坐标偏移 $(b_{x_j}, 0)$ （ $b_y = 0$ ，圆心在纵轴上）。 刚体变换及其 Jacobian（公共子式）：

\mathbf{p}_j = \begin{bmatrix} p_x + \cos\theta \cdot b_{x_j} \\ p_y + \sin\theta \cdot b_{x_j} \end{bmatrix}

\frac{\partial p_{j,x}}{\partial x} = \begin{bmatrix} 1 & 0 & -\sin\theta \cdot b_{x_j} & 0 \end{bmatrix}, \quad \frac{\partial p_{j,y}}{\partial x} = \begin{bmatrix} 0 & 1 & \cos\theta \cdot b_{x_j} & 0 \end{bmatrix}

横向偏差（参考线坐标系下）：

\text{lat}_j = -\sin h \cdot (p_{j,x} - o_x) + \cos h \cdot (p_{j,y} - o_y)

\frac{\partial \text{lat}_j}{\partial x} = -\sin h \cdot \frac{\partial p_{j,x}}{\partial x} + \cos h \cdot \frac{\partial p_{j,y}}{\partial x} = \begin{bmatrix} -\sin h & \cos h & b_{x_j} \cos(\theta - h) & 0 \end{bmatrix}

约束输出：

c_{2j} = (d_{\text{lb}} + r_j) - \text{lat}_j, \qquad c_{2j+1} = \text{lat}_j - (d_{\text{ub}} - r_j)

\frac{\partial c_{2j}}{\partial x} = -\frac{\partial \text{lat}_j}{\partial x} = \begin{bmatrix} \sin h & -\cos h & -b_{x_j}\cos(\theta-h) & 0 \end{bmatrix}

\frac{\partial c_{2j+1}}{\partial x} = \frac{\partial \text{lat}_j}{\partial x}, \qquad \frac{\partial c}{\partial u} = 0

5.12 MultiCircleVehicleObstacleConstraint — Jacobian

\mathbf{p}_j = \begin{bmatrix} p_x + \cos\theta \cdot b_{x_j} \\ p_y + \sin\theta \cdot b_{x_j} \end{bmatrix}, \quad \Delta x_j = p_{j,x} - o_{cx}, \quad \Delta y_j = p_{j,y} - o_{cy}

c_j = (r_{\text{obs}} + r_j)^2 - (\Delta x_j^2 + \Delta y_j^2)

\frac{\partial c_j}{\partial x} = \begin{bmatrix} -2\Delta x_j & -2\Delta y_j & 2\, b_{x_j}(\Delta x_j \sin\theta - \Delta y_j \cos\theta) & 0 \end{bmatrix}, \qquad \frac{\partial c_j}{\partial u} = 0

5.13 LSEPolygonObstacleConstraint — Jacobian

LSE 函数对点 $\mathbf{p}$ 的梯度：

\text{LSE}(\mathbf{p}) = h_{\max} + \frac{1}{\alpha} \ln \sum_{i} \exp\!\bigl(\alpha (h_i - h_{\max})\bigr)

其中 $h_i = \mathbf{n}_i^\top \mathbf{p} - b_i$ ， $h_{\max} = \max_i h_i$ 。

softmax 权重：

w_i = \frac{\exp\!\bigl(\alpha (h_i - h_{\max})\bigr)}{\sum_{k} \exp\!\bigl(\alpha (h_k - h_{\max})\bigr)}

\frac{\partial\, \text{LSE}}{\partial \mathbf{p}} = \sum_i w_i \, \mathbf{n}_i \quad \text{（法向量的加权平均）}

约束输出：

c_j = r_j - \text{LSE}(\mathbf{p}_j)

\frac{\partial c_j}{\partial \mathbf{p}} = -\frac{\partial\, \text{LSE}}{\partial \mathbf{p}} = -\sum_i w_i \, \mathbf{n}_i

\frac{\partial c_j}{\partial x} = \left(\frac{\partial c_j}{\partial \mathbf{p}}\right)^\top \frac{\partial \mathbf{p}_j}{\partial x} \quad (1 \times 4)

其中：

\frac{\partial \mathbf{p}_j}{\partial x} = \begin{bmatrix} 1 & 0 & -\sin\theta \cdot b_{x_j} & 0 \\ 0 & 1 & \cos\theta \cdot b_{x_j} & 0 \end{bmatrix}, \qquad \frac{\partial c_j}{\partial u} = 0

5.14 增广拉格朗日（AL）罚项展开公式

给定约束 $c(x,u) \in \mathbb{R}^p$ ，其 Jacobian 为 $J_x = \frac{\partial c}{\partial x} \in \mathbb{R}^{p \times n}$ ， $J_u = \frac{\partial c}{\partial u} \in \mathbb{R}^{p \times m}$ 。 等式约束 AL 项：

\varphi = \sum_j \left[\lambda_j c_j + \frac{\mu_j}{2} c_j^2\right]

\frac{\partial \varphi}{\partial x} = J_x^\top (\lambda + \mu \odot c), \qquad \frac{\partial \varphi}{\partial u} = J_u^\top (\lambda + \mu \odot c)

\frac{\partial^2 \varphi}{\partial x^2} \approx J_x^\top \operatorname{diag}(\mu)\, J_x, \qquad \frac{\partial^2 \varphi}{\partial u^2} \approx J_u^\top \operatorname{diag}(\mu)\, J_u, \qquad \frac{\partial^2 \varphi}{\partial u \partial x} \approx J_u^\top \operatorname{diag}(\mu)\, J_x

以上 Hessian 使用 Gauss-Newton 近似，忽略二阶约束项 $\sum_j (\lambda_j + \mu_j c_j) \nabla^2 c_j$ 。

不等式约束 AL 项：

\varphi = \sum_j \frac{\bigl[\max(0,\;\lambda_j + \mu_j c_j)\bigr]^2 - \lambda_j^2}{2\mu_j}

定义活跃指示 $\mathcal{I}_j = \mathbb{1}[\lambda_j + \mu_j c_j > 0]$ ，投影值 $\hat{p}_j = \max(0,\;\lambda_j + \mu_j c_j)$ 。

\frac{\partial \varphi}{\partial x} = J_x^\top (\mathcal{I} \odot \hat{p}), \qquad \frac{\partial \varphi}{\partial u} = J_u^\top (\mathcal{I} \odot \hat{p})

\frac{\partial^2 \varphi}{\partial x^2} \approx J_x^\top \operatorname{diag}(\mathcal{I} \odot \mu)\, J_x, \qquad \frac{\partial^2 \varphi}{\partial u^2} \approx J_u^\top \operatorname{diag}(\mathcal{I} \odot \mu)\, J_u, \qquad \frac{\partial^2 \varphi}{\partial u \partial x} \approx J_u^\top \operatorname{diag}(\mathcal{I} \odot \mu)\, J_x

总的 AL 代价展开：

\boxed{\text{总展开} = \text{基础代价展开} + \sum_i \text{第}\,i\,\text{个约束 AL 项展开}}

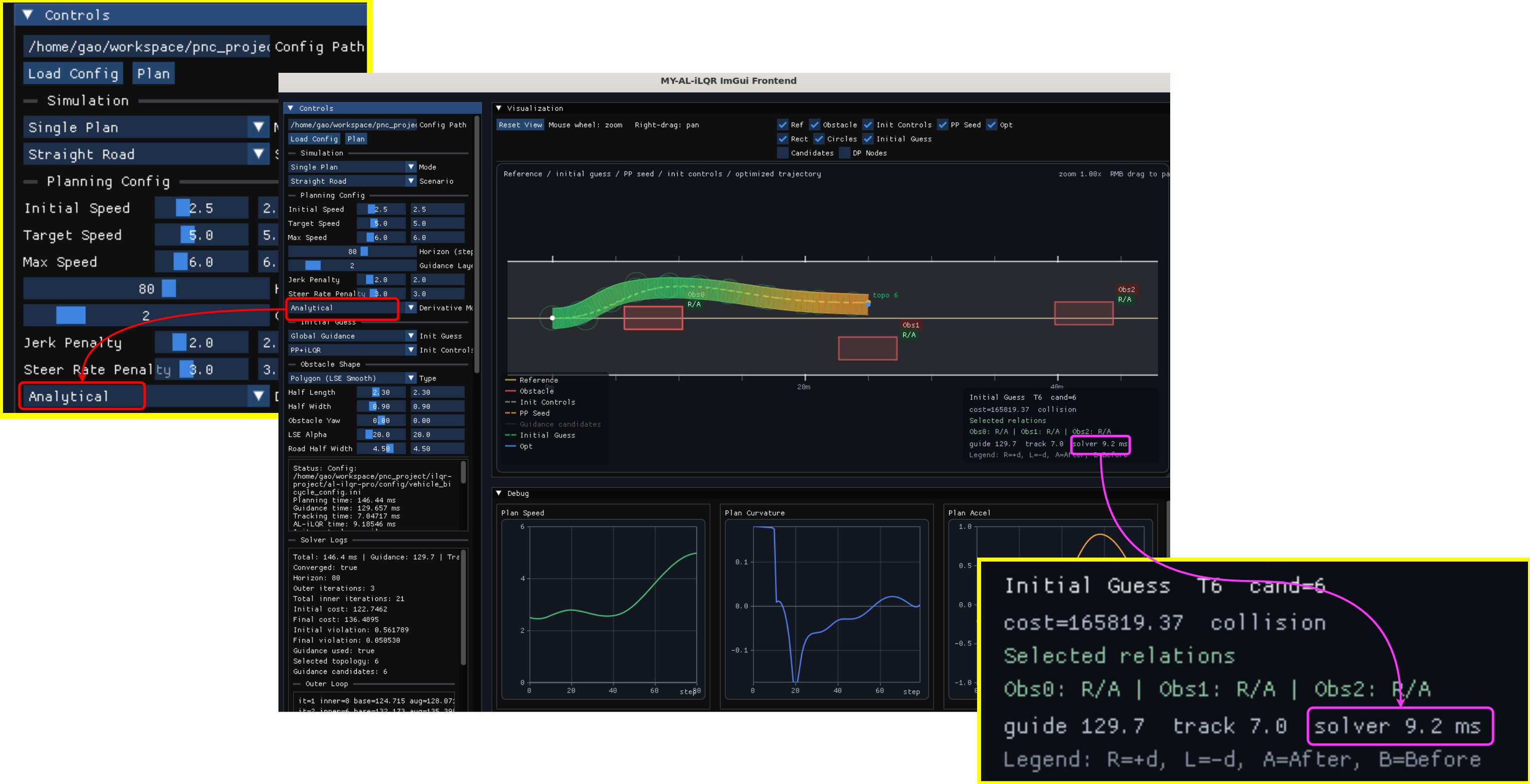

六、验证方法

UI 对比：在 Derivative Mode 下拉框中切换 Finite Difference ↔ Analytical，观察： - 规划耗时变化（Solver 面板） - 轨迹是否一致（场景视图叠加对比） - 收敛行为是否一致（违约度、代价历史）
数值一致性：在相同场景下，两种模式应产生相同或极接近的轨迹（解析模式精度更高，微小差异源于差分截断误差）。
回退安全性：当使用 PolygonCollisionConstraint（kPolygonExact 模式）时，即使选择 Analytical，该约束会自动回退到差分，不影响求解正确性。

摘要

性能提升

一、为什么快了这么多？

1.1 旧方案的瓶颈：中心差分的 $O(n^2)$ 调用量

1.2 新方案：零差分调用

二、架构设计：可切换的求导模式

2.1 DerivativeMode 枚举

2.2 三层可选接口

2.3 ILQRSolver 自动分派

2.4 AL 罚项解析展开

2.5 UI 实时切换

三、已实现解析求导的组件清单

3.1 动力学模型

3.2 代价函数

3.3 约束函数

3.4 未实现解析求导的组件

四、代码变更文件清单

新增文件

修改文件

五、解析求导公式推导

5.1 KinematicBicycleModel — Jacobian A, B

5.2 QuadraticCost

5.3 LaneTrackingCost

5.4 GuidanceTrackingCost

5.5 ControlRateCost

5.6 ControlBoxConstraint — Jacobian

5.7 SpeedLimitConstraint — Jacobian

5.8 TerminalGoalConstraint — Jacobian

5.9 RoadBoundaryConstraint — Jacobian

5.10 CircularObstacleConstraint — Jacobian

5.11 MultiCircleRoadBoundaryConstraint — Jacobian

5.12 MultiCircleVehicleObstacleConstraint — Jacobian

5.13 LSEPolygonObstacleConstraint — Jacobian

5.14 增广拉格朗日（AL）罚项展开公式

六、验证方法

评论

加入讨论

0 条评论

AL-iLQR实践指南6：解析求导后求解耗时150ms降到9ms

摘要

性能提升

一、为什么快了这么多？

1.1 旧方案的瓶颈：中心差分的 O(n2)O(n^2)O(n2) 调用量

1.2 新方案：零差分调用

二、架构设计：可切换的求导模式

2.1 DerivativeMode 枚举

2.2 三层可选接口

2.3 ILQRSolver 自动分派

2.4 AL 罚项解析展开

2.5 UI 实时切换

三、已实现解析求导的组件清单

3.1 动力学模型

3.2 代价函数

3.3 约束函数

3.4 未实现解析求导的组件

四、代码变更文件清单

新增文件

修改文件

五、解析求导公式推导

5.1 KinematicBicycleModel — Jacobian A, B

5.2 QuadraticCost

5.3 LaneTrackingCost

5.4 GuidanceTrackingCost

5.5 ControlRateCost

5.6 ControlBoxConstraint — Jacobian

5.7 SpeedLimitConstraint — Jacobian

5.8 TerminalGoalConstraint — Jacobian

5.9 RoadBoundaryConstraint — Jacobian

5.10 CircularObstacleConstraint — Jacobian

5.11 MultiCircleRoadBoundaryConstraint — Jacobian

5.12 MultiCircleVehicleObstacleConstraint — Jacobian

5.13 LSEPolygonObstacleConstraint — Jacobian

5.14 增广拉格朗日（AL）罚项展开公式

六、验证方法

评论

加入讨论

0 条评论

1.1 旧方案的瓶颈：中心差分的 $O(n^2)$ 调用量
