Chapter 2: 有限时域 LQR

目标：理解 Bellman 递推和 Riccati 方程，实现从"给定控制"到"求解最优控制"的跨越

代码仓库：https://github.com/my-al-ilqr/al-ilqr-starter

2.1 从"评估"到"优化"

在 Chapter 1 中，我们只能做"评估"——给定控制序列，计算轨迹和代价。但我们真正想做的是找到最优的控制序列。

LQR（Linear Quadratic Regulator，线性二次调节器）是这个问题的线性特例，具有解析解。它是理解 iLQR 的基础。

2.2 LQR 问题定义

基础概念

LQR 处理的是线性动力学 + 二次代价的特殊情况。本文讲解的是参考跟踪（reference-tracking）形式的 LQR：

其中：

• $A \in \mathbb{R}^{n \times n}$ 是状态转移矩阵
• $B \in \mathbb{R}^{n \times m}$ 是控制输入矩阵
• $Q \succeq 0$ 是状态代价矩阵（半正定）
• $R \succ 0$ 是控制代价矩阵（正定）
• $Q_f \succeq 0$ 是终端代价矩阵
• $x_{\text{ref}}$ 是状态参考点（目标状态），$u_{\text{ref}}$ 是控制参考点

参考跟踪 vs 调节器形式：当 $x_{\text{ref}} = 0, u_{\text{ref}} = 0$ 时退化为标准调节器形式。后续推导中，Riccati 递推（求增益 $K_k$）与参考点无关；参考点只影响控制律的应用：$u_k = u_{\text{ref}} + K_k (x_k - x_{\text{ref}})$。

对应代码中的问题定义（include/lqr/finite_horizon_lqr_solver.hpp）：


struct FiniteHorizonLQRProblem {
  Matrix A;                    // 状态转移矩阵 (n×n)
  Matrix B;                    // 控制输入矩阵 (n×m)
  Matrix Q;                    // 状态代价矩阵 (n×n)
  Matrix R;                    // 控制代价矩阵 (m×m)
  Matrix Qf;                   // 终端代价矩阵 (n×n)
  Vector state_reference;      // 状态参考点
  Vector control_reference;    // 控制参考点
  int horizon = 0;             // 时域长度 N
};


我们要找一组控制序列 $u₀, u₁, ..., u_{N-1}$，使系统从初始状态 $x₀$ 出发，尽量靠近参考点 $x_ref$，同时不消耗过多控制能量。

本步得到：一个 N 步全局优化问题。变量维度很高（n×N + m×N），直接求解不现实。 下一步要做：引入动态规划，把全局问题拆成 N 个单步问题。

2.3 LQR 动态规划的完整推导

下图为总览流程图： 下图为核心推导细节，展示 Bellman 方程如何一步步变成 Riccati 递推和控制律

动态规划的核心思想是：最优策略的子策略也是最优的（最优性原理）。 动态规划的关键是从后往前思考：假设我们已经知道从第$k+1$ 步到终点的最优代价，那么在第 $k$ 步该如何选择 $u_k$​？

值函数

如果我们定义值函数（Value Function）为从第 $k$ 步开始到终点的最小代价：

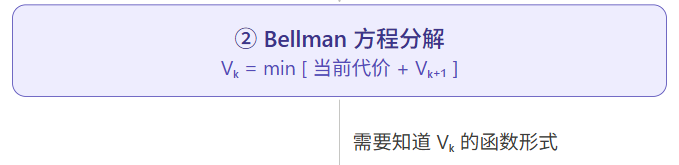

Bellman方程

Bellman 方程（最优性原理），把 $V_k$拆成"当前步代价 + 未来最优代价":

其中：

这就是 Bellman 方程——它把一个$N$步优化问题递归地分解成了一系列单步优化问题。 含义：第 $k$ 步的最优代价 = 当前代价 + 从下一状态出发的最优代价。

本步得到：Bellman 递推结构。$N$ 步全局优化 → $N$ 个单步 $min$ 问题。 下一步要做：确定 $V_k$ 的具体函数形式，才能真正求解。

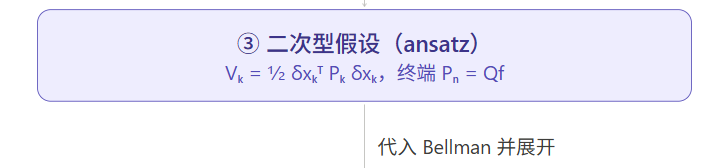

二次型假设

终端条件（$k = N$）：没有后续代价了，只有终端代价：   $V_N = ½(x_N − x_{ref})ᵀ Q_f (x_N − x_{ref})$    假设每一步的 $V_k$ 都保持二次型：  $V_k(x_k) = ½ (x_k − x_{ref})ᵀ P_k (x_k − x_{ref})$  其中 $P_k$​ 是待求的对称正半定矩阵，终端条件：$P_N = Q_f$

本步得到：值函数的参数化形式。求 $V_k$ 转化为求矩阵 $P_k$。 下一步要做：把假设代入 Bellman 方程，展开并对 $u_k$ 求导。

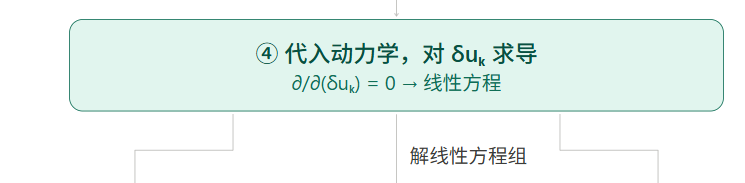

二次型假设带入Bellman方程

将$V_{k+1} = ½ δx_{k+1}ᵀ P_{k+1} δx_{k+1}$和动力学 $δx_{k+1} = A δx_k + B δu_k$ 代入 Bellman 方程： （这里有一个重要的注意点：当参考点是系统的平衡点（即 $x_{ref} = A x_{ref} + B u_{ref}$​）时，交叉项消失，递推可以完全用偏差量 $\delta x, \delta u$表示。）

这是关于 $δu_k$ 的 凸二次函数（因为 $R ≻ 0$），对 $δu_k$ 求导并令其为零：

整理：

本步得到：最优 $δu_k$ 关于 $δx_k$ 的线性方程。 下一步要做：解这个方程，得到反馈增益 $K_k$。

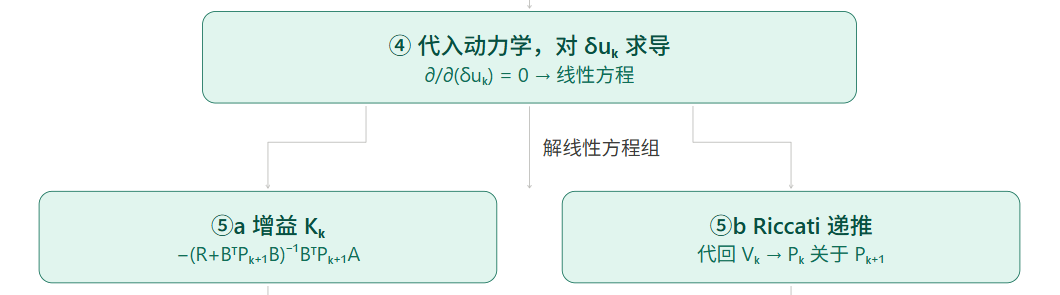

解出增益与 Riccati 方程

由于 $R ≻ 0$ 且 $P_{k+1} ⪰ 0$，矩阵 $(R + Bᵀ P_{k+1} B)$ 一定可逆。直接解出增益矩阵： $K_k = −(R + Bᵀ P_{k+1} B)⁻¹ Bᵀ P_{k+1} A$ 将最优 $δu_k* = K_k δx_k$ 代回值函数，整理后得到 $P_k$ 关于 $P_{k+1}$ 的递推： $离散 Riccati 方程: P_k = Q + Aᵀ P_{k+1} A − Aᵀ P_{k+1} B (R + Bᵀ P_{k+1} B)⁻¹ Bᵀ P_{k+1} A$ 从 $P_N = Q_f$ 开始，逐步算出 $P_{N-1}, P_{N-2}, ..., P_0$，同时得到每一步的 $K_k$。

本步得到：两个核心公式 —— 增益 $K_k$ 和 $Riccati$ 递推。注意它们只依赖 $A, B, Q, R$，与参考点无关。 下一步要做：将增益应用到实际控制中。

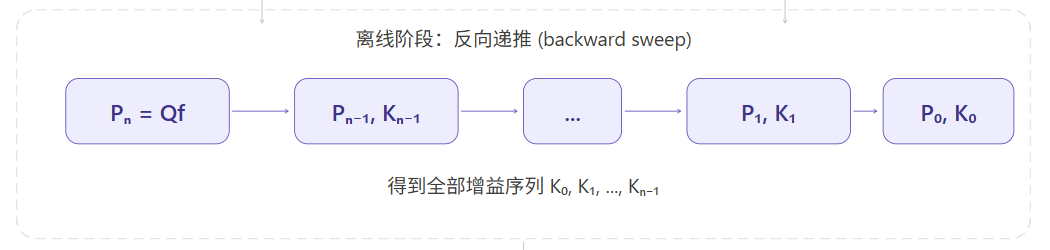

离线阶段：反向递推

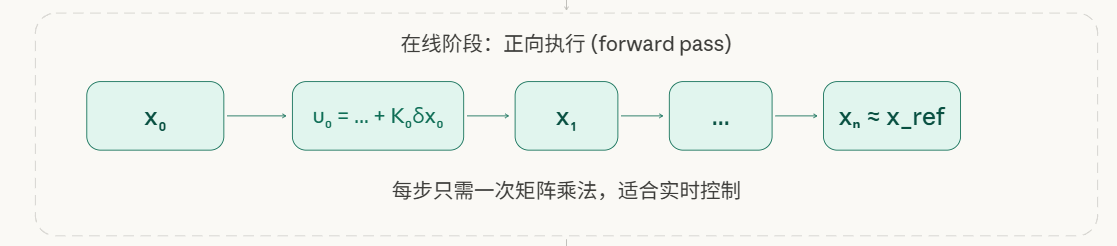

前向执行：实时计算控制量

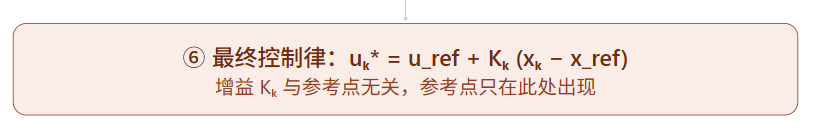

反向递推阶段（离线）已经算好了所有 $K_k$。现在正向运行系统，得到最终控制律 : $u_k* = u_{ref} + K_k (x_k − x_{ref})$ 每一步只需做一次矩阵乘法，不需要任何数值搜索或迭代优化，非常适合实时控制。

2.6 代码实现

Backward Pass：Riccati 递推

// src/lqr/finite_horizon_lqr_solver.cpp
void FiniteHorizonLQRSolver::Solve() {
  // Step 1: 终端条件
  riccati_matrices_.back() = problem_.Qf;    // P_N = Q_f
  // Step 2: 从 k=N-1 递推到 k=0
  for (int k = problem_.horizon - 1; k >= 0; --k) {
    const Matrix& P_next = riccati_matrices_[k + 1];          // P_{k+1}
    // S = R + Bᵀ P_{k+1} B
    const Matrix S = problem_.R + problem_.B.transpose() * P_next * problem_.B;
    // K_k = -S⁻¹ Bᵀ P_{k+1} A
    const Matrix rhs = problem_.B.transpose() * P_next * problem_.A;
    feedback_gains_[k] = -S.ldlt().solve(rhs);                // 用 LDLT 分解求解
    // P_k = Q + Aᵀ P_{k+1} (A + B K_k)
    riccati_matrices_[k] =
        problem_.Q + problem_.A.transpose() * P_next * (problem_.A + problem_.B * feedback_gains_[k]);
  }
  is_solved_ = true;
}


Forward Simulate：闭环仿真

Trajectory FiniteHorizonLQRSolver::Simulate(const Vector& initial_state) const {
  Trajectory trajectory(problem_.StateDim(), problem_.ControlDim(), problem_.horizon);
  trajectory.State(0) = initial_state;
  for (int k = 0; k < problem_.horizon; ++k) {
    // 反馈控制律: u_k = u_ref + K_k (x_k - x_ref)
    trajectory.Control(k) = Control(trajectory.State(k), k);
    // 线性动力学: x_{k+1} = A x_k + B u_k
    trajectory.State(k + 1) = problem_.A * trajectory.State(k)
                             + problem_.B * trajectory.Control(k);
  }
  return trajectory;
}

Vector FiniteHorizonLQRSolver::Control(const Vector& state, int k) const {
  const Vector state_error = state - problem_.state_reference;
  return problem_.control_reference + feedback_gains_[k] * state_error;
}

2.7 LQR 与 iLQR 的关系

LQR 是 iLQR 的"内核"。两者的关键区别：

iLQR 的核心思想：在当前轨迹处将非线性问题局部线性化/二次化，得到一个 LQR 子问题，求解后更新轨迹，如此反复迭代。

  iLQR = 迭代地做以下事情:
  ┌──────────────────────────────────────────┐
  │ 1. 在当前轨迹处线性化动力学 → A_k, B_k    │
  │ 2. 在当前轨迹处二次化代价 → Q, R 等       │
  │ 3. 用 LQR 思路求解反馈增益 K_k, d_k       │  ← 这一步和 LQR 几乎一样！
  │ 4. 用增益更新轨迹                         │
  │ 5. 若未收敛，回到 1                       │
  └──────────────────────────────────────────┘

2.8 本章小结

我们从一个维度很高的全局优化问题出发，通过 Bellman 方程把它拆成 N 个单步问题；然后利用 LQR 的二次型结构，让每一步都有解析解（不用数值搜索）；最终反向算完所有增益矩阵后，正向运行时每步只需要一次矩阵乘法就能算出最优控制量。

核心收获：

• Backward pass + Forward simulate 的"双向"结构，是后续 iLQR 和 AL-iLQR 的核心骨架
• LQR 反馈增益 $K_k$ 的求解方式（Riccati 递推），将在 iLQR 中以几乎相同的形式出现
